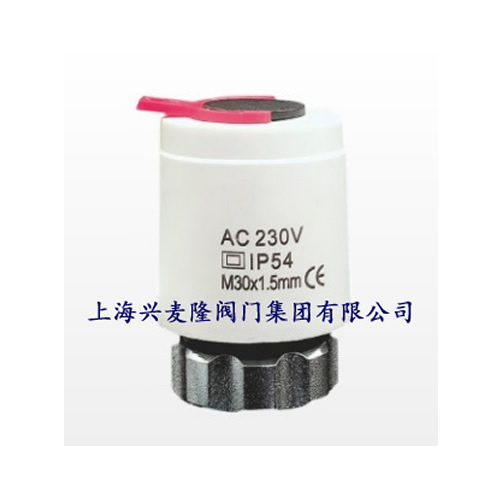

TQ系列电热执行器
产品概述
TQ系列电热执行器主要用于控制采暖或制冷系统管道的开启或关闭，以达到控制室温之目的。该控制器安装在热水或冷水阀门上，执行器内部的热力式(电热蜡)结构控制阀门开启或关闭，执行器由安装在室内的温控器控制。控制器不工作（断电)时阀门常闭或常开状态，对于常闭状态阀门，当室温没有达到设定温度时，由温控器控制电热执行器通电而动作，使阀门开启，冷/热煤介质流通，进入热交换器，为房间提供舒适温度；当室温达到温控器设定值时，控制器断电停止工作，阀门复位弹簧使阀门关闭，冷/热媒介质截止。对于常开状态阀门，当室温没有达到温控器设定值时，温控器控制电热恒温控制器断电不动作，阀门开启，冷/热媒介质流通，进入热交焕器；当室温达到温控器设定值，控制器通电动作，阀门关闭，截止进入热交换器介质。通过阀门开启/关闭，使室温始终保持在温控器设定的温度范围内。电热恒温阀与阀体采用螺纹连接式或卡扣快速连接方式，可以在阀门安装之后，再安装驱动器，现场装配灵活、方便、性能、可靠、耐用、节能、环保。
常闭型执行器通电后阀门将自动打开，常开型执行器通电阀门将自动关闭，用户在选购时必须明确执行器类型后再购买。
使用须知
1、控制器直接用手固定在阀门上，不能使用任何工具，避免损坏控制器;
2、控制器不便拆卸维修，强行打开外壳，控制器将完全损坏;
3、安装方向应水平或垂直，不可倒置，以防止液体进入壳内体;
4、当安装在箱体内，控制器上端预留大于30mm空间位置，以方便操作或更换。
技术参数
外壳材料：PC工程塑胶
热力式控制元件：电热蜡传感器
力矩：110N>F≥80N
连接螺帽：M30x1.5mm
工作环境温度：-5~60°℃
首次全开时间：<6min
恒温控制器总行程：3.5mm
保护级别：IP54
功耗：2.5VA
z大冲击电流：220V/230V/0.7A
电源线长度：0.5m（两芯）
TQ60为国产石蜡推进原件TQ62为进口石蜡推进原件TQ65为进口石蜡推进原件TQ67为进口石蜡推进原件备注：国产型只有常开型
进口石蜡分为常闭型（可定制常开）。
